Черный экран Gigabyte после включения Secure Boot:
как исправить?

Обновлено 19 сентября, 2025 | ,
Неисправность

Компьютер с материнской платой Gigabyte не загружается после включения в BIOS опции Secure Boot!

При запуске показывает чёрный экран или зависает на логотипе Gigabyte.

Черный экран на материнской плате Gigabyte после включения Secure Boot

Данная проблема, к сожалению, присуща только материнским платам Gigabyte, на остальных платах эта проблема не встречается

Введение

Релиз игры Battlefield 6 заставил многих игроков копаться в настройках BIOS. Ключевое требование – Secure Boot. Вы нашли эту опцию в BIOS/UEFI вашей материнской платы Gigabyte, смело включили, сохранили настройки (F10)… и теперь ваш компьютер мертв. Вместо загрузки Windows – глухой черный экран или зависание на логотипе Gigabyte. Никакие кнопки на клавиатуре не позволяют зайти в BIOS снова, также стандартные методы вроде сброса CMOS батарейкой или замыкание перемычки на материнской плате не помогают. Паника оправдана: система не проходит даже начальный этап POST.

Почему сброс CMOS или Dual BIOS не спасают?

Сброс CMOS (батарейка, джампер) обычно возвращает настройки BIOS к заводским, включая отключение Secure Boot. Однако в некоторых случаях, именно на платах Gigabyte, особенно после неудачного изменения критических параметров прошивки (как Secure Boot), сбой может быть настолько глубоким, что стандартный механизм сброса не срабатывает, или плата не может даже начать процедуру POST, чтобы считать настройки из CMOS. DualBIOS (резервная прошивка), которая есть на некоторых платах Gigabyte, также часто не срабатывает в этой ситуации, так как проблема не в повреждении основной прошивки, а в конфликте настроек, которые копируются и в резервную BIOS.

Существует три способа восстановления BIOS на платах Gigabyte

Способ 1: Восстановление через Q-Flash Plus (если плата поддерживает)

Что это? Технология Gigabyte, позволяющая перепрошить BIOS материнской платы напрямую из файла на USB-флешке. Даже без установленного процессора, оперативной памяти, видеокарты и без возможности зайти в BIOS! Идеально для случаев «мертвой» платы.

Где найти Q-Flash Plus на Gigabyte (примеры)

  • B550 AORUS Elite: Белый USB-порт на задней панели
  • Z690 Gaming X: Кнопка рядом с SATA-разъемами
  • X570S UD: Обозначенный порт BIOS
Требования к USB-флешке

1. USB-накопитель должен быть USB 2.0 и иметь файловую систему FAT32

2. Разметка разделов на флешке должна быть в формате MBR (с GPT прошивка не пойдёт)

Обязательное требование для Q-Flash Plus

Ваша модель материнской платы Gigabyte ДОЛЖНА иметь поддержку Q-Flash Plus. Проверьте спецификации на сайте Gigabyte или осмотрите саму плату – ищите специальный USB-порт с подписью «BIOS» и саму кнопку «Q-Flash Plus» (обычно на задней панели I/O или непосредственно на плате).

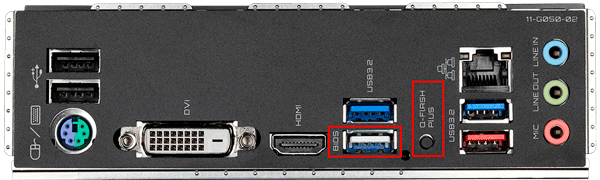

Задняя панель материнской платы Gigabyte

Если вам повезло и на плате оказалась поддержка Q-Flash Plus, то приступайте к восстановлению!

Пошаговая инструкция: Q-Flash Plus при черном экране:

  1. Скачайте правильный BIOS: На официальном сайте Gigabyte найдите страницу поддержки ВАШЕЙ ТОЧНОЙ МОДЕЛИ платы. В разделе «BIOS» скачайте последнюю стабильную версию (обязательно сверяйте ревизию на вашей плате: rev. 1.0/1.1/1.2/1.3 и т.д.).

  2. Подготовьте флешку: Отформатируйте флешку в FAT32. Распакуйте скачанный архив. Найдите внутри главный файл прошивки (обычно `.fXX`, `.fd`, `.bin`). Скопируйте ТОЛЬКО ЭТОТ ФАЙЛ в корень флешки.

  3. Переименуйте файл (Важно!): Назовите файл прошивки точно, как требует ваша модель (чаще всего GIGABYTE.bin). Сверьтесь с инструкцией на сайте Gigabyte!.

  4. Подключите флешку: Вставьте флешку в специальный USB-порт, который подписан «BIOS» (чаще всего он белого цвета).

  5. Запустите прошивку: Подключите БП к сети. Найдите на плате кнопку Q-Flash Plus. Нажмите и удерживайте 3-5 секунд. Отпустите.

  6. Ожидайте: Следите за мигающим светодиодом рядом с кнопкой. Если прошивка началась светодиод будет мигать на протяжении всего процесса прошивки. Процесс займет 3-10 минут. Не прерывайте! Мигание остановится при успехе. Если у вас светодиод помигал несколько секунд и перестал, то значит прошивка не началась. Поэтому, если с именем файла ничего не напутали «GIGABYTE.bin» и он один в корне флешки, то чаще всего плата не принимает саму USB-флешку. Убедитесь, что ваша флешка USB 2.0 и разметка вашей флешки в MBR, а не GPT, а также пробуйте другую флешку (лучше всего подходят флешки маленького объёма 4-8 Гб).

  7. Проверка: После остановки мигания подождите немного и нажмите на кнопку включения. Первый старт будет довольно долгим (около минуты). В результате BIOS должен пройти инициализацию POST и передать загрузку дальше ОС.

После успешной загрузки можно зайти в BIOS/UEFI и включить Secure Boot!

Способ 2: Временная замена процессора на модель со встроенной графикой

Этот метод часто оказывается самым простым решением проблемы с черным экраном Gigabyte после включения Secure Boot и позволяет избежать сложной перепрошивки.
Почему это работает?
Проблема часто связана с конфликтом настроек Secure Boot и инициализации дискретной видеокарты. При установке процессора со встроенным графическим ядром система использует встроенный видеочип для вывода изображения, обходя конфликтующий параметр. Это позволяет успешно пройти этап POST, зайти в BIOS и выполнить сброс настроек или обновление прошивки.
Как выполнить восстановление заменой процессора:

  1. Найдите совместимый процессор: Узнайте сокет вашей материнской платы (например, LGA 1200, AM4) и найдите на время любой совместимый процессор со встроенной графикой (например, для Intel — любой без индекса «F»: Core i3-10100, Pentium G6400; для AMD — процессоры с маркировкой «G»: Ryzen 3 3200G).

  2. Подготовьте систему: Полностью отключите питание компьютера. Извлеките дискретную видеокарту и ваш текущий процессор, аккуратно установите временный CPU со встроенной графикой. Важно! Подключите монитор к видеовыходам на материнской плате (HDMI, DisplayPort).

  3. Войдите в BIOS: Включите компьютер. Если метод сработал, система успешно пройдет POST, и вы увидите экран BIOS/UEFI.

  4. Сбросьте настройки или обновите BIOS: Зайдите в BIOS, найдите опцию Load Optimized Defaults (Загрузить оптимальные настройки по умолчанию) и примените ее. Сохраните изменения и выйдите (F10). Этого часто бывает достаточно. Если нет — используйте встроенную утилиту Q-Flash (не путать с Q-Flash Plus) для обновления BIOS до последней версии, скачанной с сайта Gigabyte.

  5. Верните оригинальный процессор: После успешного обновления и сброса снова отключите питание, верните ваш родной процессор и подключите монитор к дискретной видеокарте. Система должна загрузиться нормально.

Способ 3: Прошивка BIOS программатором с помощью SOIC-8 клипа (Без выпаивания!)

Если Q-Flash Plus вашей материнской платой  не поддерживается, то остаётся только прошивать микросхему BIOS программатором. Прошить её можно либо через специальную «прищепку» (SOIC-8 CLIP), либо с выпайкой самой микросхемы и последующей прошивкой на программаторе.

Мы не будем рассматривать прошивку с выпайкой микросхемы BIOS, т.к. это требует определённых навыков и создаёт высокие риски физического повреждения платы обычными пользователями.

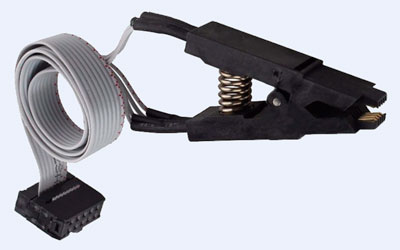

Черный экран на материнской плате Gigabyte после включения Secure Boot

SOIC-8 CLIP («Прищепка» или «Крокодил»)

⚠️ Важно: метод с прищепкой требует аккуратности!

  • Риск короткого замыкания: Неаккуратное обращение с клипом может замкнуть контакты чипа
  • Нестабильный контакт: Плохое соединение приведет к сбою прошивки
  • Доступность чипа: Чип BIOS должен быть физически доступен (не перекрыт элементами платы)

Необходимое оборудование для прошивки клипом

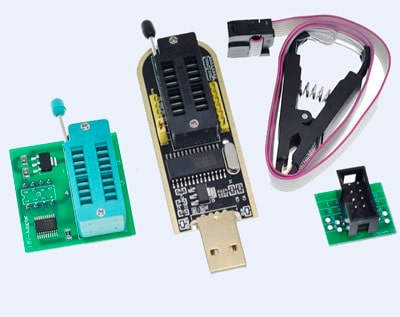

Набор необходимый для прошивки микросхемы BIOS USB-CH341
Комплект необходимого инструмента

Для прошивки прищепкой вам понадобится:

  1. Программатор, поддерживающий SPI-флеш память (например, CH341A, RT809H, Xgecu TL866 и т.д.).

  2. Зажим (прищепка) для микросхем в корпусе SOIC-8

  3. Плата-переходник для подключения прищепки к программатору

  4. Понижающий адаптер напряжения с 3.3V до1.8V (нужен только, если ваша микросхема на 1.8V)
Внимание!

Большинство программаторов не способно запитать (без выпайки) микросхему BIOS по линии 3,3V (1,8V), т.к. другие компоненты платы понижают выдаваемое напряжение программатора. В связи с этим прошивать микросхему BIOS придётся при включённом блоке питания!

Пошаговая инструкция: Прошивка клипом без выпаивания

  1. Подготовка платы:
    • Отключите питание и извлеките батарейку CMOS
    • Найдите чип BIOS (8-контактный, маркировка Winbond, MXIC или GD)
    • Очистите область вокруг чипа от пыли (кисточкой)
  2. Подключение клипа:
    • Наденьте клип НА чип, совместив ключ (стрелка на клипе → точка на чипе)
    • Убедитесь, что все «зубцы» плотно прилегают к ножкам чипа
    • Зафиксируйте клип резинкой
  3. Подключение к программатору:
    • Соедините клип с программатором через переходник SOIC-8
    • Подключите программатор к ПК
  4. Прошивка:
    • Включите ПО программатора, выберите тип чипа
    • Выполните BACKUP текущей прошивки (сохраните файл!)
    • Загрузите правильный .bin файл BIOS
    • Нажмите «Program» и дождитесь завершения
    • Обязательно выполните «Verify» для проверки
  5. Завершение:
    • Отключите питание программатора
    • Аккуратно снимите прищепку
    • Установите батарейку CMOS обратно
    • Включите системный блок и проверьте загрузку

Частые вопросы (FAQ)

❓ Можно ли восстановить плату без Q-Flash Plus и программатора?

Да, но только в сервисном центре. Самостоятельно — только если сработает автоматический откат DualBIOS (редко при этой ошибке).

❓ Почему DualBIOS не срабатывает автоматически?

При конфликте Secure Boot ошибка синхронизируется между основным и резервным BIOS. Требуется полная перепрошивка.

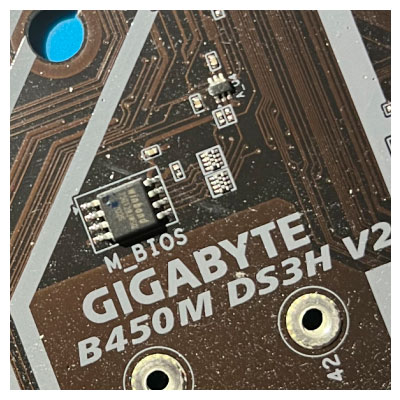

Микросхема BIOS в корпусе SOIC-8 материнской платы GIGABYTE

Проблемы и решения при работе с клипом (прищепкой)

  1. Программатор не видит чип:
    Проверьте плотность прилегания клипа, попробуйте слегка поджать его
  2. Ошибки при чтении/записи:
    Убедитесь, что выбран правильный тип чипа в ПО. Воспользуйтесь автоопределением чипа по «25 Flash Detect»
  3. Клип соскальзывает:
    Используйте антистатическую резинку для фиксации
  4. Чип нагревается:
    Немедленно остановите процесс! Проверьте правильность подключение прищепки с микросхемой BIOS по ключу (точке на микросхеме и крокодиле)!
