Не запускается материнская плата MSI, не работает BIOS Flashback

Не включается компьютер, горит лампочка CPU на плате.

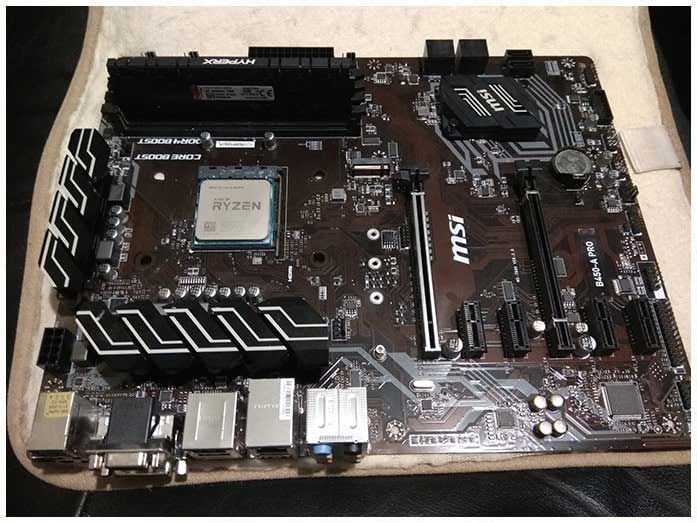

Попала в руки относительно свежая материнская плата MSI B450-A Pro на сокете AM4 с проблемой «не включается». Симптомы следующие — после нажатия кнопки питания загорается Led -индикатор на материнской плате «CPU». Очевидно инженеры MSI не просто предусмотрели диагностику в виде световых индикаторов. В данном случае горящий световой индикатор с надписью CPU означает проблемы с процессором.

Начинаем разбираться, достаём процессор, включаем, смотрим на плату — загорается всё тот же злополучный индикатор. Берём другой процессор под сокет AM4, в нашем случае завалялся Athlon 200GE со встроенной графикой, включаем. В результате получаем всё ту же горящую лампочку CPU на материнской плате. Следовательно, процессор живой, дело в материнской плате.

Конечно, первое что нужно бы проверить это напряжения, приходящие на процессор. Проверяем, все напряжения в норме. Второе, что в голову приходит возможный отвал сокета процессора. И, как оказывается, мы ни разу не угадали.

Проблема в BIOS материнской платы.

Дело оказалось в неисправности прошивки Биоса материнской платы MSI.

Почему мы не проверили BIOS сразу спросите вы? А дело в том, что он был прошит в первую очередь через кнопку bios flashback, т.к. данная материнская плата, как и многие другие MSI оснащены аварийной прошивкой биоса. Данная функция называется «Bios Flashback». Смысл её в том, что если соблюсти некоторые условия, то можно быстро и легко прошить BIOS самостоятельно. Причем нужна только материнская плата, блок питания и флешка с BIOS, больше ничего. Это очень удобно, когда вы купили свежий процессор Ryzen и материнскую плату. Но по какой-то ужасной случайности там прошита старая версия BIOS, в которую не добавлено микрокодов вашего топового Райзена. Следовательно, без прошивки свежего биоса ваш Ryzen не заведётся. Нужно или искать процессор, который поддерживается текущей версией биоса материнской платы и шить через утилиту M-Flash. Либо прошивать программатором, а это уже грозит потерей гарантии на материнскую плату. И вот в таких ситуация приходит на помощь фича «Биос ФлэшБэк».

Как работает Bios FlashBack на материнских платах MSI.

Итак давайте разберёмся как происходит прошивка «Bios Flashback».

• Нужно подготовить флешку, обязательно с файловой системой FAT32, скачать с официального сайта, распаковать и поместить на неё файл BIOSа. Переименовать этот файл в «MSI.ROM»
• Вставить в специальный USB порт, на нашей плате (MSI B450-A Pro) он находится рядом с кнопкой «BIOS Flashback» (узнать какой USB можно в руководстве к плате)
• Затем нужно вставить флешку и нажать кнопку BIOS Flashback.

После чего световой индикатор на флешке начнёт мигать, что означает её успешное чтение и запись микросхемы Bios. Когда индикатор потухнет значит прошивка завершилась. Вся это процедура занимает 5-10 минут.

Ремонт материнской платы MSI после прошивки через FlashBack.

Но, как не была бы совершенна и продумана инженерами эта функция, на данной плате она отработала некорректно. Для чистоты эксперимента были взяты разные флешки с разными версиями BIOS с официального сайта. В конечном счёте ни в одном случае корректно микросхема биоса не записалась.

Итак, приступим непосредственно к ремонту. Делаем всё по старинке, ищем микросхему BIOS на материнской плате и выпаиваем её. В нашем случае это MXIC MX25U12873F. Это Macronix на 1.8V, прошивать её нужно через специальный адаптер, конвертирующий 3.3V в 1.8V.

Благо такой оказался под рукой. Оказывается это половина дела. Программатор Mini-Pro TL866A с версией программы v6.60 её не поддерживает, а похожую MXIC MX25U12835F он в отказ не захотел читать совсем.

Не опускаем руки, вспоминаем, что есть и другие программаторы. Находим старенький CH341A.

Идём на GitHub и качаем ASProgrammer. И хоть он тоже не поддерживает микросхему MX25U12873F, но всё же успешно считывает дамп с нашей флешки (выбираем MX25U12835F).

Заливаем прошивку с официального сайта, проверяем, запаиваем на место.

Собираем всё до кучи, вставляем процессор и радуемся, световой индикатор CPU через несколько секунд гаснет и мы видим на экране монитора картинку.

Какой можно сделать вывод? Не всегда стоит доверять фирменным фишкам производителей. Прошивайте Биос, по возможности, встроенной утилитой M-Flash.
